技術 / 產品簡介
安徽省安慶市望江縣六戶人家，早期打魚人家落戶形成，現發展至二十余戶。因村莊坐落湖泊中央，無土地條件鋪設雨污管網，生活污水長期直排，引發湖泊水質富營養化、異味等環境問題，生活污水集中收集處理成為地方治理難點。
2024 年，安徽富通環保針對該場景開展技術實踐：派遣技術團隊實地勘測后，應用企業發明專利技術 —— 安徽省首臺套重大技術裝備“真空（負壓）污水收集處理系統”，構建真空管網收集體系，實現村莊生活污水全量收集。經系統處理，污水達國家一級 A 排放標準后就地排放，既破解區域污水治理困局，又提升鄉村生態環境質量，為和美鄉村建設提供典型治理范例。
適用范圍
真空污水收集系統主要適用于農村或污水排水點較分散，管網鋪設困難及一些對環境要求較高的地區，如地下空間、醫院、古村落、水源保護區、河道截污等。它可以解決傳統重力流排水方式在這些場合的困難和不足。

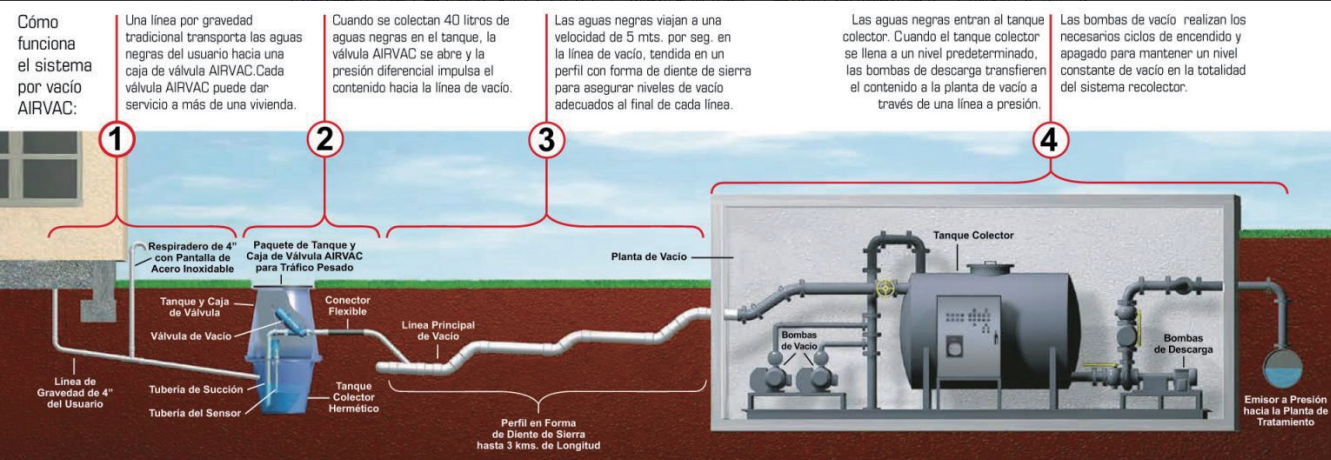

技術原理
真空負壓污水收集系統通過負壓建立排水管道壓力梯度，將區域內各處的污水逐步輸送、收集至真空站后處理及排放。真空管網與污水收集罐聯通，真空泵來維持污水收集罐及管網負壓，通過壓力變送器控制真空泵的啟停， 真空管網的末端為真空井，用戶污水排放到真空井，當真空井內液位到達預設刻度，啟動真空管網與真空井之間的閥門，真空井內污水被收集至污水罐，當真空井內液位降低到預設刻度后，真空閥門關閉。

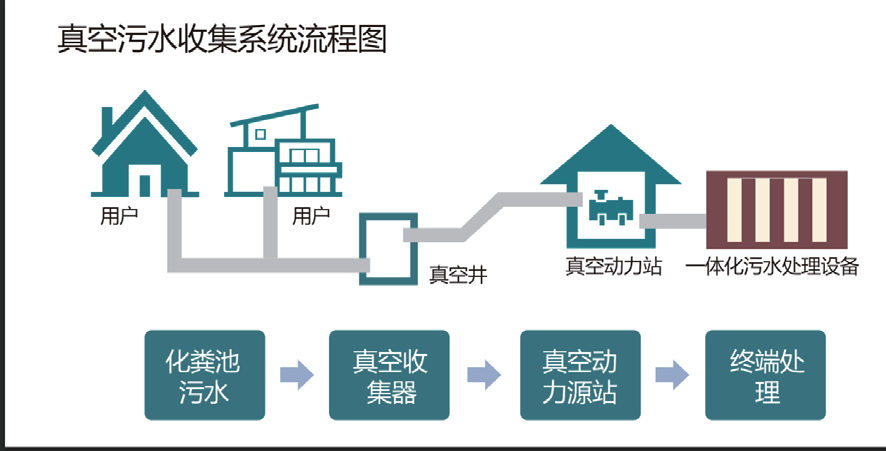

工藝流程
首先，在分散式污水產生節點，污水通過重力作用實現短距離輸移，匯入負壓收集裝置（即真空井）。其次，借助負壓真空技術形成的壓力差，將真空井內污水高速抽離，通過管道設施逐級輸送至負壓收集終端動力源站，
完成污水的集中收集過程。 最后，動力源站收納的污水，經系統排放至市政污水管網系統，或接入配套的污水處理設施，進行后續凈化處理。該系統通過重力輸移、負壓抽吸與終端處置的協同機制，實現污水從產生源到處理端的高效傳輸與規范化處置，形成完整的污水收集處理流程。
碳減排路徑分析
室外的真空管道可以隨意繞過各種障礙物，污水可以由低處往高處收集；在有水系的地方可以將真空管道直接沿著橋下布管；非受壓的區域，真空管道只需埋深地下 50cm 至 100cm；一個中心真空泵站的輻射半徑最高可達 3 公里而不需要另外的提升泵。減少工程開挖量和提升設備能源消耗，節能減排，低碳環保。
國內外先進技術對比分析
性能指標
真空度：真空污水收集系統的真空度一般在 -0.06MPa 至 -0.08MPa 之間，由真空泵組自動控制和維持。測試方法：真空表測量。 流速：真空污水收集系統的流速一般在 4-7m/s 之間，具有較強的沖刷作用，不易發生管道堵塞。測試方法：流量計測量計算。 提升高度：4.5m~6m。測量方法：卷尺。收集范圍：真空污水收集系統的收集范圍一般可達半徑 1.5 公里，可克服復雜的地形和地下構筑物，實現垂直向上和長距離水平排水。
推廣前景
針對農村、居住點分散區及地勢起伏顯著區域，重力流污水管網施工存在成本高、難度大等瓶頸，真空污水收集系統依托負壓輸送特性，可降低施工成本與技術難度。對景區、酒店、醫院等衛生環境要求嚴苛的場所， 該系統通過密閉負壓收集污水，能有效減少異味泄漏，提升環境潔凈度，相較傳統排水系統更具應用優勢，宜作為優選技術推廣使用。

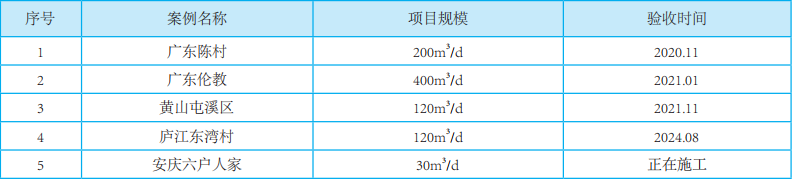

技術推廣應用情況
國內外先進技術對比分析
與國外技術對比：國外產品技術成熟但長期壟斷，存在結構復雜、成本高、維護難等問題。我司真空界面閥突破核心技術，優化內部結構設計，運行安全性與穩定性等同甚至超越國外水平；依托自主供應鏈，成本較國外降低 50%-80%，且更適配本土場景。相比部分國內同類技術，我司產品在密封性能、控制精度上實現創新突破，以 “高性價比 + 可靠質量”打破國外技術壁壘，填補國產技術空白。
技術創新點
我司自主研發的真空界面閥突破國外技術壁壘，成功實現核心部件國產化。通過創新設計多級壓力平衡結構，結合有限元分析優化流道布局，解決傳統閥件在高壓差工況下的振動與泄漏難題。采用航天級密封材料與精密加工工藝，使用壽命延長至 20 年以上。經第三方檢測，啟閉次數可達 30 萬次，成本僅為進口產品的20%，為市政工程、工業領域提供高可靠性、低成本的真空系統解決方案，填補國內高端真空閥門技術空白。
攻克的技術難點和解決的難題
在真空界面閥研發中，團隊聚焦三大技術難點攻堅：一是突破精密結構設計瓶頸，通過流體力學仿真與多輪實驗，優化內部流道布局，提升介質傳輸效率與穩定性；二是攻克密封技術壁壘，研制耐高壓、抗腐蝕的新型密封材料，結合創新結構設計，解決高壓差工況下的泄漏難題；三是實現智能控制技術創新，開發高精度控制算法，優化閥門啟閉邏輯，提升響應速度與控制精準度。經技術迭代，打破國外在核心結構、密封系統及控制技術上的壟斷，實現自主生產。產品運行安全穩定，依托國產化供應鏈降低成本，輔以嚴格質量管控體系，確保性能可靠，為行業提供高性價比的國產化替代方案。
技術獲獎情況
2023 年榮獲安徽省新產品，2023 年安徽省首臺套重大技術裝備
技術知識產權情況
發明專利證書 ,ZL201910121243.3 一種農村污水集中真空收集凈化設備及其控制系統，
專利權人：安徽富通環保節能科技股份有限公司
專利權人：安徽富通環保節能科技股份有限公司
